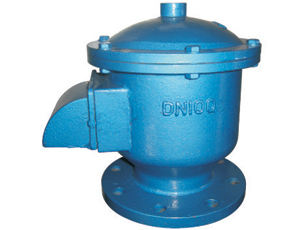

GFQ-2全天候呼吸阀

GFQ-2全天候呼吸阀概述: GFQ-2全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,GFQ-2全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。相关产品型号有:GFQ-1全天候呼

产品介绍

型号介绍

GFQ-2全天候呼吸阀详细资料:GFQ-2全天候呼吸阀概述:GFQ-2全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,GFQ-2全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。相关产品型号有:GFQ-1全天候呼吸阀,GFQ-3全天候呼吸阀。<BR>GFQ-2全天候呼吸阀性能及特点:<BR>新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好; <BR>阀盘采用四氟材料,耐低温,防冻性能好; <BR>结构简单,易检修,安全方便; <BR>新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。 <BR>GFQ-2全天候呼吸阀适用范围: <BR>新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。 <BR>全天候呼吸阀可与ZGB波纹阻火器配套使用。 <BR>GFQ-2全天候呼吸阀使用说明: <BR>全天候呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。<BR>GFQ-2全天候呼吸阀维护与保养:<BR>为了全天候呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。 <BR>全天候呼吸阀要定期(6个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。 检修完毕后,一切正常可重新使用。</P>

GFQ-2全天候呼吸阀零部件材料:

阀体材料 WCB、304、316、铝合金
正压阀盘材料 304、316、铝合金
负压阀盘材料 304、316、四氟PTFE
环境温度 ℃ -30~60


GFQ-2全天候呼吸阀主要技术参数:

等级
                           操作压力
A级
+355Pa (36毫米水柱)
-295Pa (30毫米水柱)
B级
+980Pa (100毫米水柱)
-295Pa (30毫米水柱)
C级
1765Pa(180毫米水柱)
-295Pa (30毫米水柱)


GFQ-2全天候呼吸阀 规格与法兰连接尺寸:


公称通径 (mm) 安装尺寸(mm)
D K L H n×φ
DN25 115 85 160 165 4×14
DN32 135 100 180 185 4×18
DN40 145 110 190 190 4×18
DN50 160 125 220 220 4×18
DN80 195 160 270 260 8×18
DN100 215 180 310 280 8×18
DN150 280 240 380 330 8×22
DN200 335 295 450 380 12×22
DN250 395 350 520 420 12×22
DN400 565 515 670 520 16×26

GFQ-2全天候呼吸阀概述: GFQ-2全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,GFQ-2全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。相关产品型号有:GFQ-1全天候呼
